150043-51-087940견적문의 드립니다.
페이지 정보
첨부파일
-
soyoung20180427_10.ai (213.2K)
1회 다운로드 | DATE : 2018-04-27 23:22:59 -
type_stand3-2.skp (544.0K)
0회 다운로드 | DATE : 2018-04-27 23:22:59
본문

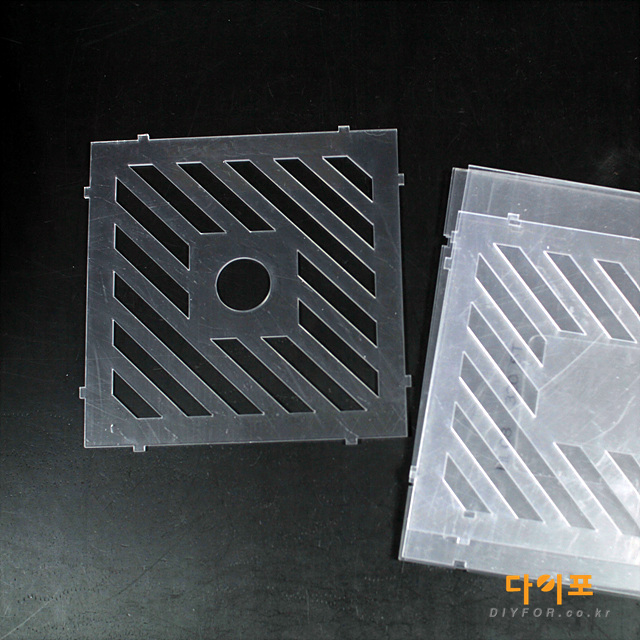

투명아크릴 5T 로 위 사진과 같은 상자를 만드려고 합니다.
조립은 아크릴 본드로 보강하려고 하구요. 원래 모서리는 크기 맞춰 재단만 하려다가 비뚤어지게 만들어질까봐
끼워 맞춰지는 형태로 그려봤습니다.
이빨의 숫놈은 너비 10.1mm 암놈은 너비 10mm에 모서리마다 0.2mm 원 그려넣었습니다.
가격은 어떻게 될까요.
댓글목록
다이포님의 댓글
다이포쪽지보내기
메일보내기
자기소개
아이디로 검색
전체게시물 작성일
안녕하세요.
아크릴 투명 5T 레이저 컷팅 시 전체견적 90500원입니다.
레이저 컷팅 시 레이저 빔의 반지름 약 0.1mm 정도 마이너스 공차가 발생합니다.
숫놈의 경우 10.1이 아니라 0.9가 되고 암놈은 10.2가 됩니다. 따라서 끼울 때 여유 0.3이 발생합니다.
일반적인 경우 이정도의 공차는 무시할 수준이고 거의 지장없는 수준입니다.
그러나 꽉 끼워져 빠지지 않게 할 의도라면 문제가 될 수 있습니다.
하지만 아크릴의 경우 그렇게 설계하고 절단하기는 대단히 어렵습니다. 꽉 낄 경우 끼워지는 과정에서 압력에 의해 아크릴에 크랙이 갈 수 있고 가공환경에 따라 공차의 범위가 조금씩 변하기 때문에 레이저로 그런 의도로 가공하기는 아주 어렵습니다. 꽉 끼는 설계는 연성인 pp나 pe,pom 또는 목재 등에 적합합니다. 참고하세요.
다이포님의 댓글의 댓글
다이포쪽지보내기
메일보내기
자기소개
아이디로 검색
전체게시물 작성일
에고 제가 헛깔리게 알려드렸나 봅니다.
위 치수는 가공 된 뒤의 치수를 알려드린 것인데
숫놈의 경우 더 크게 그려야 하고 암놈의 경우 더 작게 그려야합니다.
위의 경우 숫놈은 10.3 암놈은 0.8이 되어야 합니다. 그럼 가공 후에는 숫놈은 10.1 암놈은 10이 됩니다.
설제 설계시에는 모두 무시하고 그대로 설계한 뒤 마지막에 0.1 크게 확대해 주면 됩니다.
홀 부분만 따로 0,1 작게 축소하구요.
부연설명하자면 지름 10 원은 가공 뒤 지름 0.8이 되고 지름 10 홀(구멍)은 10.2가 됩니다.
cnc 프로그램의 경우 공구경 보정하는 기능이 있어 도면을 따로 보정안해도 되지만
레이저의 경우 원래 공차가 좀 있고 그 공차또한 용도에는 무시할 만한 수준이라 가공 프로그램에
공구경 보정 기능이 없습니다.
다이포님의 댓글의 댓글
다이포쪽지보내기
메일보내기
자기소개
아이디로 검색
전체게시물 작성일
암수가 너무 여유없이 딱 맞게 나온 것 같습니다. 혹시 끼우실 때 너무 무리하게 끼우시면 크랙이 갈 우려가 있으니 줄로 갈아내고 끼우시길 바랍니다.
그리고 사각창 안쪽 조각도 같이 보내보내드렸습니다. 혹시 문으로 사용하실 경우 경첩을 다시면 되구요. 경첩이 아니더라도 박스테입 몇겹을 적당한 모양으로 가위로 오려 붙여서 경첩으로 쓰셔도 됩니다. 물론 테입 뿐 아니라 시트지 등 붙일 수 있는 건 모두 경첩 대용으로 사용가능합니다.
박스테입을 겹으로 붙일 때 공기가 들어갈 수 있으니 박스테입이 말려있는 상태에서 몇겹을 컷터날로 잘라 때어 내시면 깨끗한 상태의 테입조각을 얻을 수 있습니다.
둥둥이님의 댓글의 댓글
둥둥이쪽지보내기
메일보내기
자기소개
아이디로 검색
전체게시물 작성일
잘받았어요. 특히 아크릴판 모서리를 보호한 포장 방법에도 감동 받았습니다. 조립전에 살펴보니 치수로는 맞지만, 다음에 작업할때는 특히 암놈을 여유있게 해보려구요. 여러번 연습해보면 좋은 치수가 나오리라 생각하면서 작업해봤습니다. 게다가 어느부분엔 제가 도면 수정하다가 빠뜨린 부분이 있어서 통째로 갈아내기도 했었어요.. 맘만 급해서 말씀하신대로 무리하게 끼우다 암놈에 크랙이 등장해서 바로 뺏구요. 숫놈 3면을 조각드릴로 사포질하고나서 척척세우고 아크릴 본드해서 잘 마우리 졌습니다. 그리고 사각창과 유용한 팁 잘 챙겨주셔서 감사합니다. 다음번에도 잘부탁드려요.
