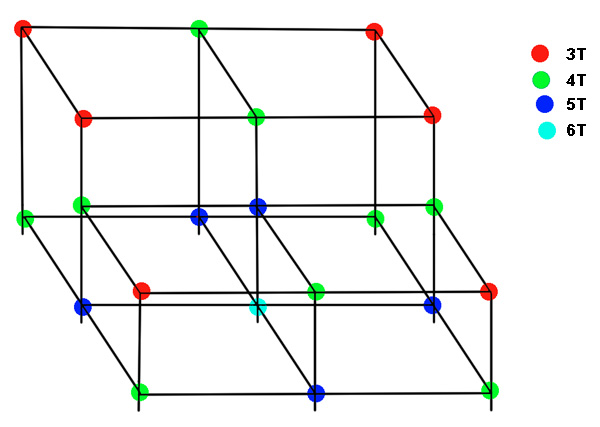

문의하신 2단 난대 설계도입니다.

도면이 복잡해질까봐 움직이는 가로봉은 표시하지 않았습니다.
봉길이 기준으로 설계해서 실제 크기와 높이는 36mm정도 큼니다.

필요부품(12mm용)

가로봉 500mm 14개
가로봉 1008mm 4개 (난T이용 이동가능 가로봉)
세로봉 300mm 12개
기둥봉 650mm 2개 (가장 뒷쪽 기둥)
기둥봉 176mm 6개 (다리 바로 윗쪽 기둥)
기둥봉 462mm 3개 (176mm 기둥봉 위에 결합될 기둥)
다리봉 50mm 9개
고무발 9개

3T 6개
4T 9개
5T 5개
6T 1개
난T 8개
고무망치(필요에 따라)

이상 필요 부품입니다.
조립하실때는 가장 밑에 직사각형 4개 모양을 완성하신 후 그 위에 기둥을 올리고 다시 직사각형 2개 모양을 완성후 기둥위에 올리는 식으로 하시면 됩니다. 그리고 난T이용 가로봉은 먼저 만들어 놓으신 후 세로봉에 끼워진 상태에서 조립해 주세요. 다 만들어 놓고 다시 빼서 끼우는 실수를 하시는 분들이 종종 계시는 것 같습니다.

혹시 이동가능한 가로봉 사이의 간격이 꼭 100mm가 되어야 한다면 세로봉의 길이를 봉두께가 차지하는 공간 12 * 3 =36mm 만큼 더 길게 하셔야 합니다. 따라서 세로봉 300mm 12개를 모두 336mm로 주문하시면 됩니다.
