도면과 부품 변경합니다. > 질문답변

정리하자면, 총 사이즈가 550X550X550(파이프및 부속까지 계산한 길이)입니다.

제가 주문한 파이프의 사이즈가 520짜리니까 부속까지 계산하면 550이 나오니까,

문제될 것이 없다고 생각합니다.

다만 내부의 139/239/139는 계산이  잘못된 것 같습니다.

140/210/140으로 해주시면, 될 것 같습니다.

순수 파이프길이가 520이면 상관없지 않나요? 제가 주문한 것이 520파이프입니다.

위에 파이프 중 139/239/139는 사이즈가 잘못 적혔네요.

140/210/140으로 해주시면 될 것 같습니다.

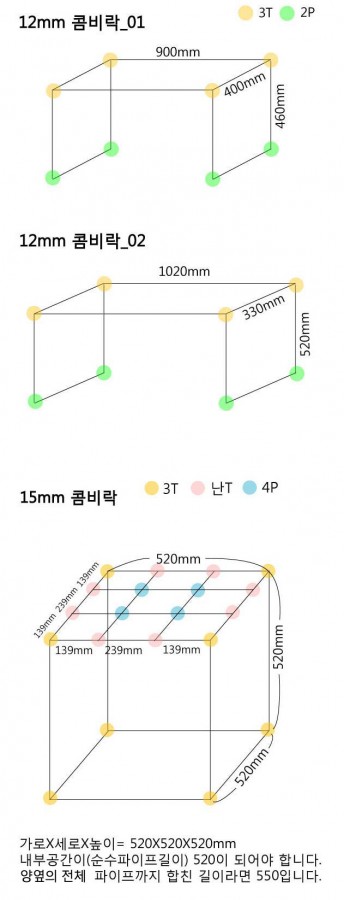

마지막 그림의 내부 크기가 520이 될려면 {520 - (안쪽 부품의 개수 X 15)} = 안쪽파이프의 전체길이 위와 같아야 합니다. 위의 도면에서는 520-(15X2) = 490 이므로 30mm가 모자랍니다. 각 파이를 10mm씩 길게 하든지 30mm의 길이를 각 파이프에 배분해 주셔야 합니다.

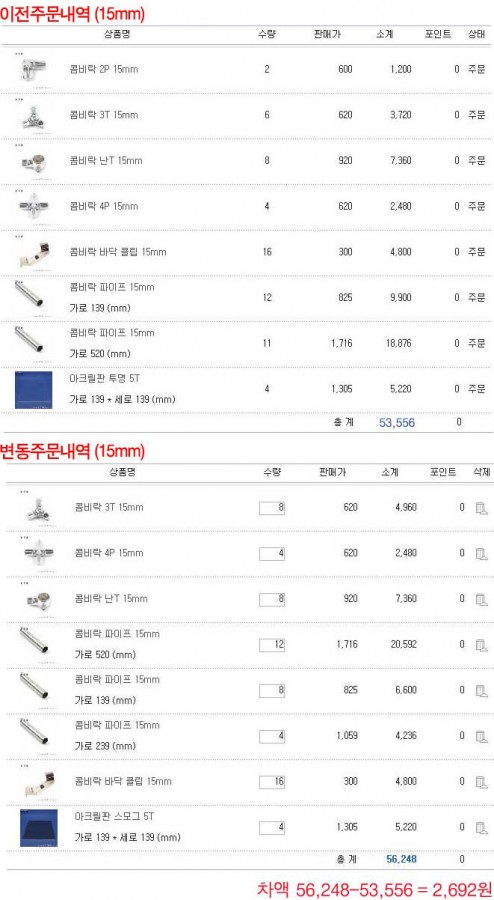

변동부품내역으로 새로 구매주문하였습니다.

주문번호 : 0606120008입니다.
