아크릴 판 제작 부탁드립니다. > 질문답변

안녕하세요.

캐드 파일로 주시면 감사하겠습니다.

pdf 파일로는 작업을 할 수 없습니다.

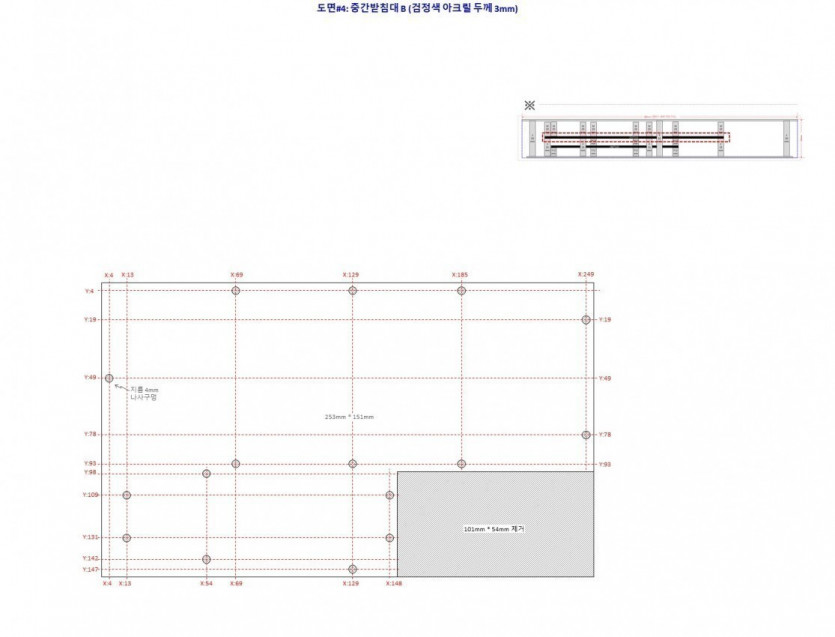

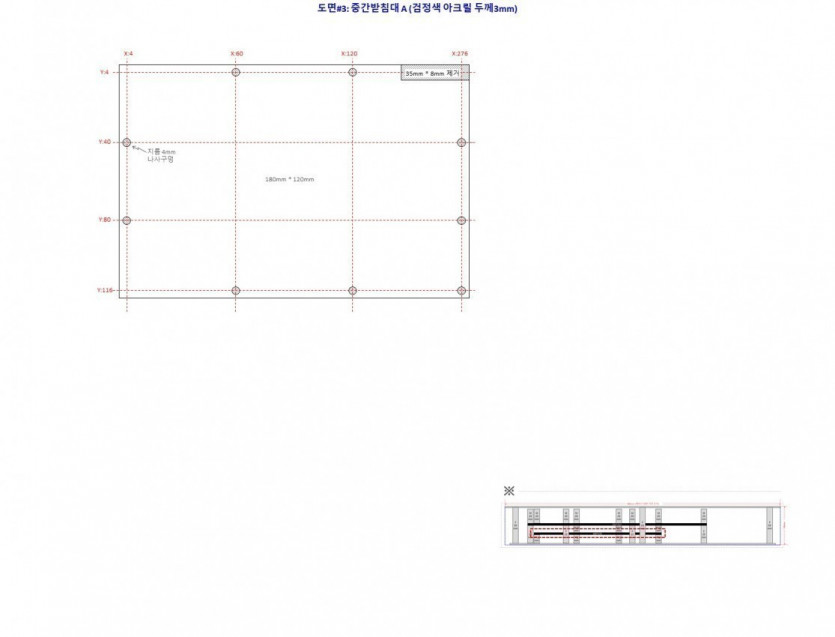

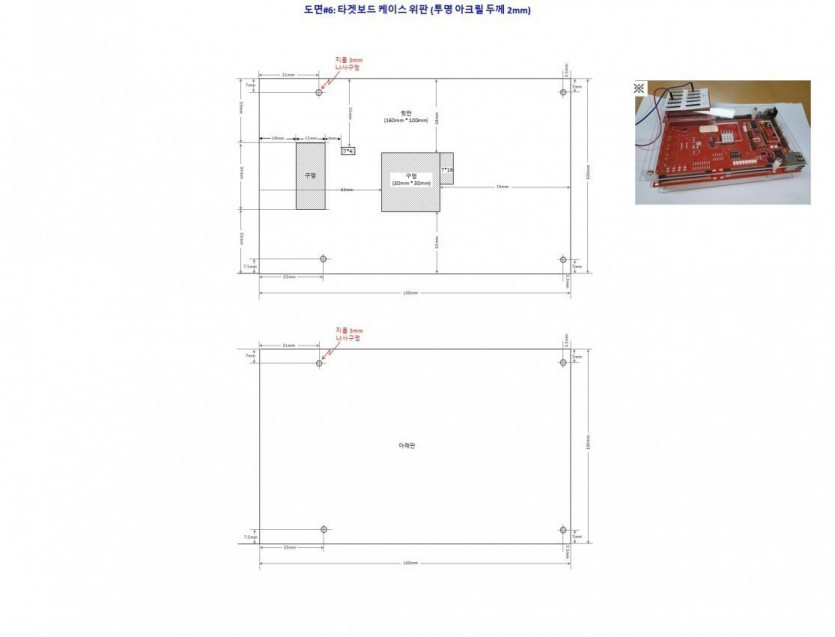

제가 캐드를 사용할 줄 몰라 PPT로 작업한 파일입니다.

캐드 파일이 없습니다.

투명 2T 2장 씩 3세트 필요합니다.

단기간 벡터도면 만들어 드릴 능력이 안되서, 견적 74400원으로 알고 진행하겠습니다.

회사에서 사용할 부품이라 기안 올리고 결재 되면 다시 연락드리고 그때 결제 바로 처리해드리겠습니다.

시간이 1주일 정도 필요할 것 같습니다.

결제 완료했습니다. 제작 부탁드립니다.

올려주신 이미지로는 사이즈 문자가 잘 안보입니다. 그리고 모서리 둥그렇게 말고 원본대로 각지게 해주세요.

작성하신 도면파일 원본도 공유 부탁드립니다. 다음번에 해당 도면으로 재제작 요청드리겠습니다.

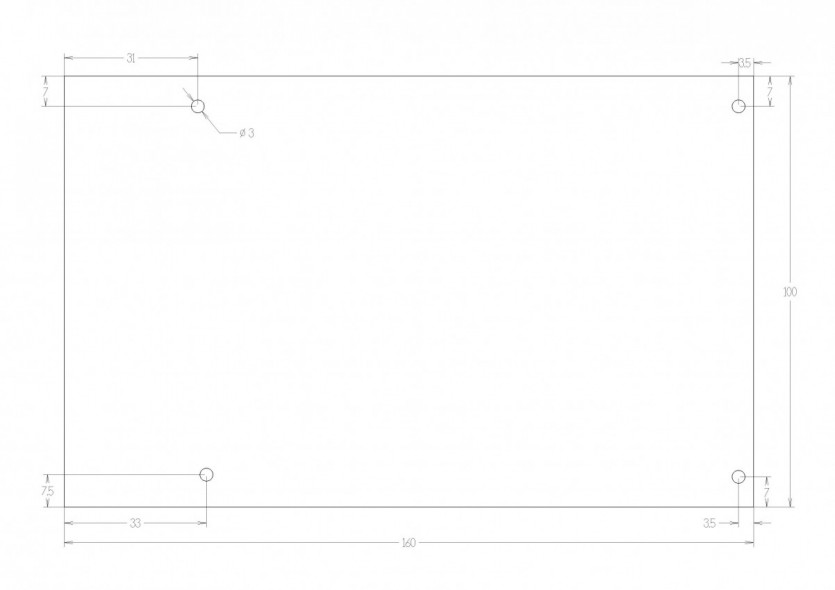

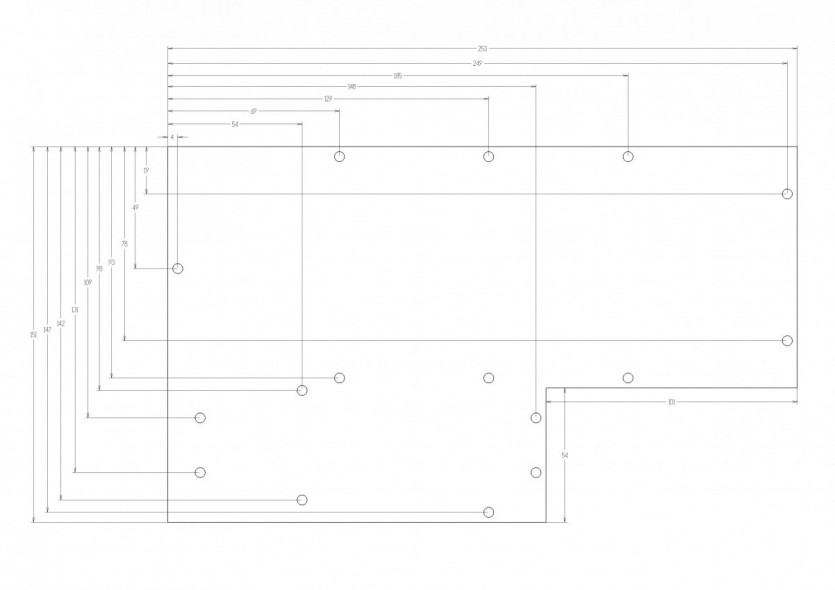

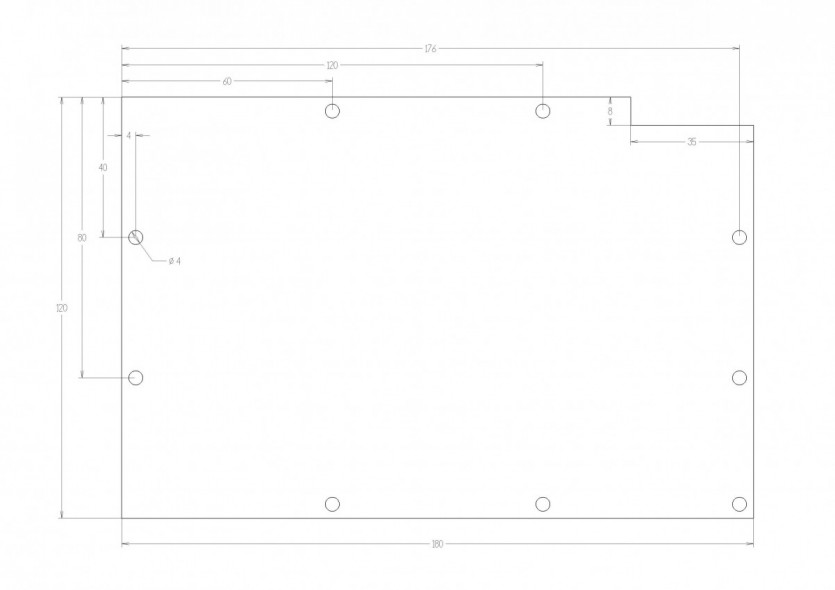

본문에 도면 첨부하였습니다.

클릭하시면 크게 보실 수 있습니다.

모서리 부분과 크랙이 발생할만한 내각은 R1~R3으로 라운딩 처리하였습니다.

벤틸레이터로 보이는 부분은 그에 맞게 처리하였습니다.

라운딩이 없어야 될 부분이 있다면 말씀해 주시기 바랍니다.

치수 표기가 틀린 부분이 몇군데 있었습니다.

모든 치수 세심히 잘 확인해 보시기 바랍니다.

서로 평행인 타공들은 치수 표기 생략하였습니다.

잘 확인해 보시고 댓글 주시면 작업진행하겠습니다.

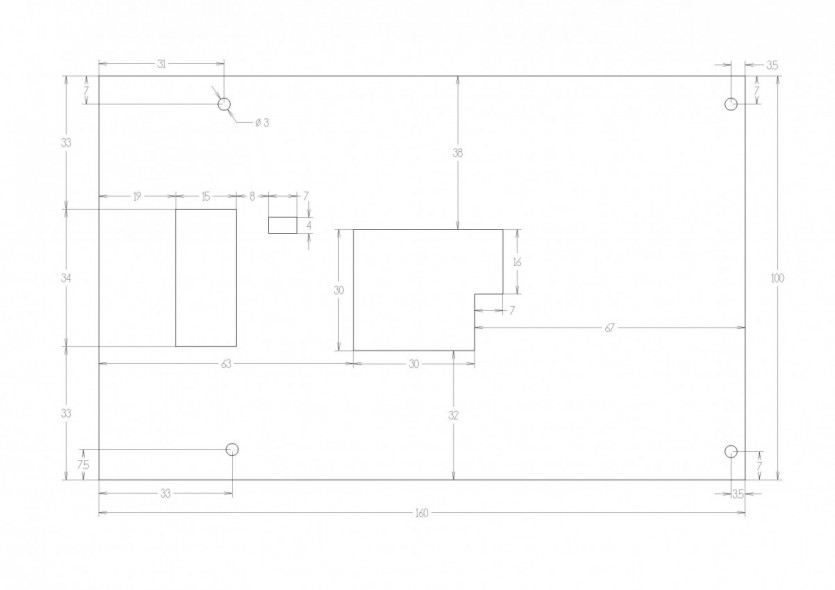

첫번째 도면, 가운데 30*30 구멍 안에 아무것도 없어야 합니다. 도면 상 이상한게 들어가 있네요.

그리고 그 좌측위 조그마한 구멍(7*4) 상단 사이즈가 빠져있네요. 위치상은 맞는 것 같습니다.

3,4번째 도면, 나사구멍 위치 표시 누락되어 있는데 가장자리로부터 4mm 안쪽에 만들어주시면 됩니다. 4mm 구멍 뚫으면 가장자리 2mm정도만 남겠네요.

라운딩은 도면대로 모두 각지게 해주세요. 지난번에는 그대로 해 주셨습니다.

그리고 도면비용 드렸는데 파일 안주신다고 하면 어떻게 하나요?

다음에 또 도면비용 드려야 하나요?

도면 확인완료했습니다.

제가 사이즈 잘못 적은 부분이 2군데 있군요. 바로잡아주셔서 감사합니다.

이대로 작업해주시면 될 것 같습니다.

작업 전 추가로 2군데 정도 맞는지 확인해주시기 바랍니다.

지금 기준으로 첫번째 도면 좌측아래 구명 2개 가로 위치가 누락되어 맞는지 확인 못했습니다. 그림상으로는 맞는 것 같습니다. 네번째 도면 7*4 구멍 세로위치가 누락되어 있어 확인 못했습니다. 이것도 그림상으로는 맞는 것 같습니다.

답변 안주셔도 되구요. 작업 전 원본 도면 한번만 더 확인 부탁드립니다.

도면 원본파일은 안주신다고 하니.. 자주 필요한 부품이 아니라서 10년정도는 보유 부탁드립니다.

치수 표기할 곳이 많다 보니 제가 빠트렸네요.

구멍 두개 가로위치 13입니다.

7*4 사각타공 세로 위치 35 입니다.

두군데다 맞는 것으로 확인됩니다.

작업한 파일 폴더들은 구글드라이브와 연동되어 있어 구글이 망하는 날 까지 보관되고 있습니다. ;;
